Предельные отклонения




Ширина В

 Точность прокатки

 Предельные отклонения
по ширине

В

 по толщине H
до 7,5

включ.

 св. 7, 5 до 12 включ.

 св. 12
До 50 включ.

 Высокая

Повышенная

Обычная

 ±0,20

±0,30

±0,50

 ±0,10

±0,12

±0,15

 ±0,13

±0,15

±0,20

 -

-

-
Св. 50 до 100 включ.

 Высокая

Повышенная

Обычная

 ±0,30

±0,40

±0,70

 ±0,10

+0,10

-0,14

+0,10

-0,20

 +0,10

-0,18

+0,10

-0,22

+0,15

-0,26

 +0,10

-0,20

+0,15

-0,25

+0,20

-0,30
Св. 100

 Высокая

Повышенная

Обычная

 ±0,40

±0,60

±1,0

 -

-

-

 +0,10

-0,20

+0,15

-0,25

+0,20

-0,30

 +0,15

-0,25

+0,20

-0,30

+0,25

-0,35

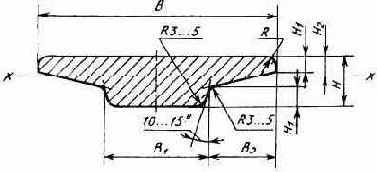

Прокат трапециевидно-ступенчаный



B

 B1

 B2

 H

 H1

 H2

 R

 Справочные величины
для оси X – X

Масса 1 м профиля, кг
мм

 Ix, cм4

 Wx, см3
45

 29

 8,0

 6,0

6,5

7,0

 2,0

2,1

2,3

 2,68

2,91

3,13

 2,0

2,2

2,3

 0,063

0,081

0,100

 0,235

0,278

0,319

 1,73

1,87

2,00
55

 36

 9,5

 6,0

6,5

7,0

8,0

9,0

 2,0

2,1

2,3

2,7

3,0

 2,69

2,92

3,14

3,59

4,05

 2,0

2,2

2,3

2,6

3,0

 0,078

0,100

0,124

0,185

0,264

 0,290

0,342

0,395

0,515

0,652

 2,13

2,31

2,49

2,84

3,19
B

 B1

 B2

 H

 H1

 H2

 R

 Справочные величины
для оси X – X

Масса 1 м профиля, кг
мм

 Ix, cм4

 Wx, см3
65

 42

 11,5

 6,0

6,5

7,0

8,0

9,0

10,0

11,0

12,0

 2,0

2,1

2,3

2,7

3,0

3,3

3,7

4,0

 2,69

2,91

3,13

3,58

4,03

4,47

4,92

5,36

 2,0

2,2

2,3

2,6

3,0

3,3

3,6

4,0

 0,092

0,117

0,146

0,218

0,309

0,424

0,563

0,729

 0,342

0,402

0,466

0,609

0,767

0,949

1,144

1,360

 2,51

2,72

2,92

3,34

3,76

4,17

4,58

4,99
75

 49

 13,0

 7,0

8,0

9,0

10,0

11,0

12,0

14,0

 2,3

2,7

3,0

3,3

3,7

4,0

4,7

 3,14

3,59

4,04

4,49

4,93

5,38

6,27

 2,3

2,6

3,0

3,3

3,6

4,0

4,6

 0,170

0,253

0,360

0,493

0,665

0,849

1,343

 0,541

0,705

0,891

1,098

1,349

1,578

2,142

 3,39

3,87

4,35

4,84

5,31

5,79

6,75
90

 58

 16,0

 10,0

11,0

12,0

14,0

16,0

18,0

20,0

 3,3

3,7

4,0

4,7

5,3

6,0

6,7

 4,47

4,92

5,36

6,25

7,15

8,03

8,92

 3,3

3,6

4,0

4,0

5,3

6,0

6,6

 0,589

0,782

1,014

1,606

2,392

3,395

4,644

 1,318

1,589

1,892

2,570

3,345

4,228

5,206

 5,78

6,35

6,92

8,07

9,21

10,35

11,49
100

 65

 17,5

 11,0

12,0

14,0

16,0

18,0

20,0

 3,7

4,0

4,7

5,3

6,0

6,7

 4,93

5,38

6,27

7,17

8,06

8,95

 3,6

4,0

4,6

5,3

6,0

6,6

 0,875

1,134

1,797

2,676

3,800

5,199

 1,775

2,108

2,866

3,732

4,715

5,809

 7,08

7,72

9,00

10,28

11,56

12,82
120

 78

 21,0

 16,0

18,0

20,0

 5,3

6,0

6,7

 7,17

8,06

8,95

 5,3

6,0

6,6

 3,222

4,577

6,265

 4,493

5,679

7,000

 12,35

13,88

15,41
