Рельсы для наземных и подвесных путей ГОСТ 19240-73
Стандарт распространяется на рельсы двухголовые, тавровые и типа Р5, предназначенные для наземных и подвесных путей.

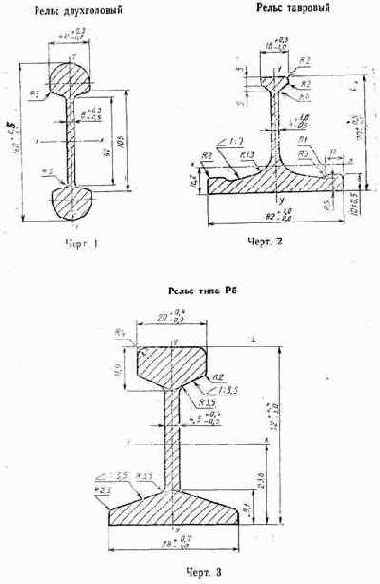

Размеры поперечного сечения и предельные отклонения размеров рельсов должны соответствовать указанным на чертеже.
Двухголовые и тавровые рельсы изготовляют:
мерной длины;
кратной мерной длины;
немерной длины.
Длина рельсов устанавливается по требованию потребителя, но не должна быть более 8 м для двухголовых рельсов и не более 7 м для тавровых рельсов.
Рельсы типа Р5 поставляются длиной 6 м.
Марки стали, из которой изготовляются рельсы, и технические требования – по ГОСТ 535-88 и другим действующим стандартам, оговоренным в заказе.
|
Наименования параметров |
Расчетные величины рельсов |
||
|
двухголовых |
тавровых |
Типа Р5 |
|
|
Площадь поперечного сечения, см2 |
29,10 |
11,92 |
5,91 |
|
Момент инерции относительно горизонтальной оси, см4 |
913,86 |
50,38 |
22,16 |
|
Момент инерции относительно вертикальной оси, см4 |
23,03 |
44,95 |
2,87 |
|
Момент сопротивления относительно горизонтальной оси, см3 |
114,23 |
- |
- |
|
Момент сопротивления относительно горизонтальной оси (верх), см3 |
- |
9,37 |
7,76 |
|
Момент сопротивления относительно горизонтальной оси (низ), см3 |
- |
30,98 |
9,45 |
|
Момент сопротивления относительно вертикальной оси, см3 |
11,52 |
10,96 |
1,51 |
|
Расстояние центра тяжести до подошвы, см |
- |
1,63 |
2,34 |
|
Масса 1 м, кг |
22,74 |
9,36 |
4,64 |
